Линзовые компенсаторы часто остаются за кадром проектов, но именно они берут на себя немалую часть проблем, связанных с температурными колебаниями, вибрациями и неидеальной геометрией маршрутов трубопроводов. В этой статье я подробно расскажу о принципе работы, конструктивных вариантах, критериях выбора и практических нюансах монтажа и обслуживания таких изделий.
- Что такое линзовый компенсатор и где он уместен
- Принцип работы и основные конструктивные элементы
- Преимущества и ограничения
- Какие бывают типы и как выбрать подходящий
- Расчёт, подбор и типичные ошибки проектирования
- Контроль сил и ограничители
- Материалы, коррозия и внутренняя защита
- Монтаж и эксплуатация: практические рекомендации
- Периодичность и методы диагностики
- Типичные отказы и как их предотвратить
- Нормативы, сертификаты и требования к документации
- Практические примеры использования и лучшие практики
Что такое линзовый компенсатор и где он уместен

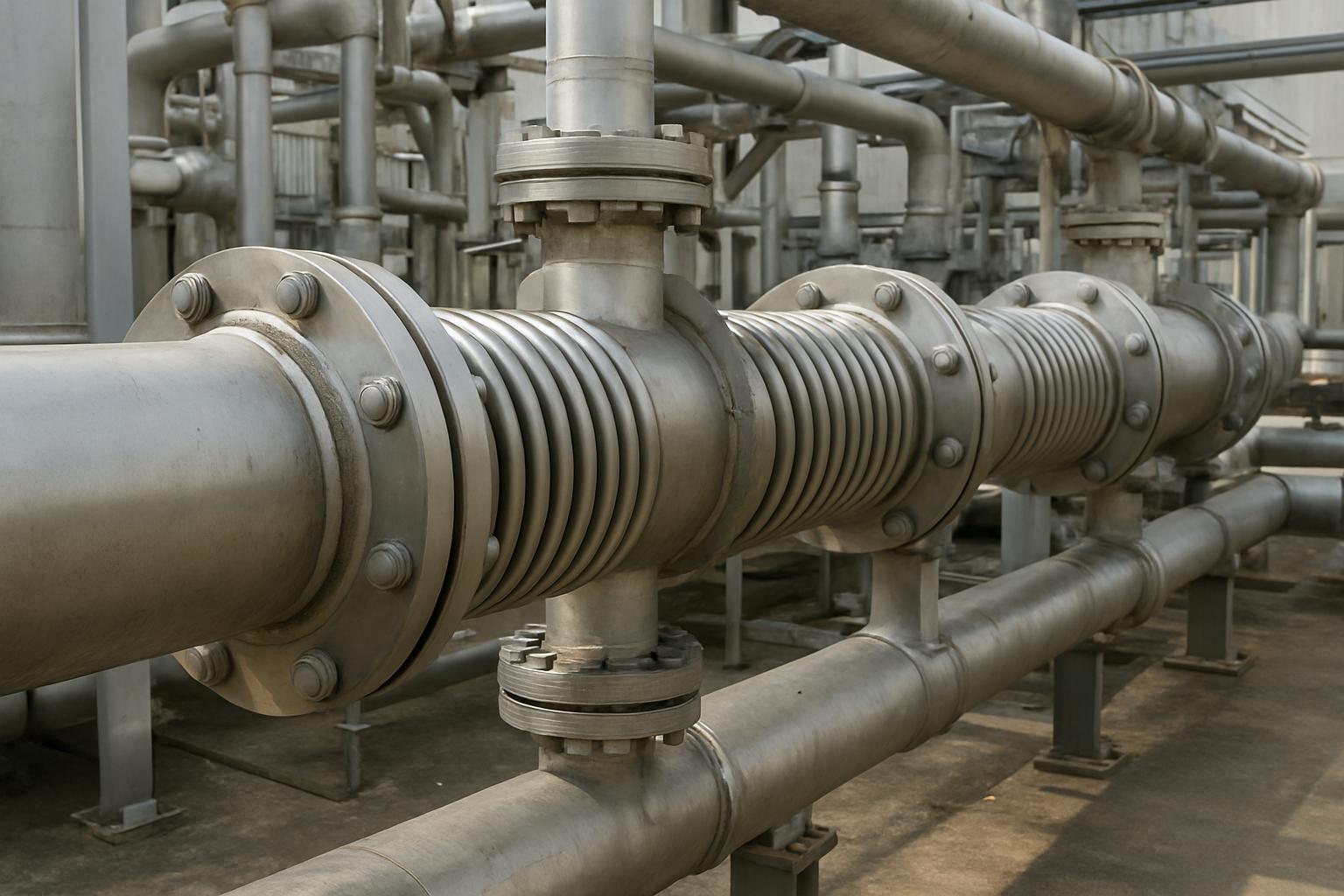

Линзовый компенсатор представляет собой металлоконструкцию с профилированными кольцами — «линзами», которые при осевом воздействии складываются или распрямляются, обеспечивая перемещение элементов трубопровода. Главная особенность — способность воспринимать значительные смещения при относительно высокой жёсткости на изгиб и кручение. Больше информации о том где найти большой ассортимент линзовых компенсаторов на технологических трубопроводах, можно узнать пройдя по ссылке.
Этот тип компенсаторов удобно использовать в технологических магистралях с горячими средами, там, где важны компактность и высокая пропускная способность. Они находят применение в паровых, нефтегазовых и химических установках, а также в системах подачи горячей воды и технологических паропроводах.
Принцип работы и основные конструктивные элементы
Работа линзового компенсатора основана на упругая деформации профилированных кольцевых элементов. При осевом сжатии линза прогибается внутрь, при растяжении — распрямляется, обеспечивая заявленное движение. Такая кинематика отличается стабильностью и предсказуемостью в широком диапазоне температур.
Конструкция обычно включает фланцы, собственно линзы или набор линз, приварные патрубки и элементы крепления. В простых вариантах это одна или несколько линз в корпусе, в более сложных — усиленные кольца, ограничители перемещений и внутренние направляющие для защиты от вибрации и перегибов.
Преимущества и ограничения
Сильные стороны линзовых компенсаторов — высокая осевая подвижность при малом объёме, хорошая проходимость потока и способность работать при высоких давлениях. Они менее чувствительны к механическим повреждениям, чем тонкостенные сильфонные компенсаторы, и проще в расчёте на осевое смещение.
Ограничения касаются восприимчивости к сдвиговым и угловым перемещениям: при отсутствии адекватной привязки трубопровода возможны повышенные напряжения в приварных соединениях. Помимо этого, при агрессивных средах необходим грамотный выбор материала и защиты внутренних поверхностей.
Какие бывают типы и как выбрать подходящий
Существует несколько конфигураций: одно- и многолинзовые, с уплотнением и без, с внутренним ограничителем перемещений. Выбор зависит от давления, диапазона рабочих температур, допустимых перемещений и характера среды.
Ниже — упрощённая таблица сравнения типовых вариантов по ключевым параметрам.
| Тип | Осевые перемещения | Рабочее давление | Применение |
|---|---|---|---|
| Однолинзовый | Небольшие — средние | Высокое | Компактные участки, высокие давления |
| Многолинзовый | Средние — большие | Среднее — высокое | Длинные смещения, где требуется снижение усилия |
| С внутренним ограничителем | Контролируемые | Высокое | Системы с вероятностью гидроудара |
При выборе опирайтесь не только на заявленные перемещения, но и на допустимые усилия в опорах и фланцах, условия монтажа и требования безопасности. Часто критично, насколько партнёр-производитель готов дать расчёт и допускные схемы работы.
Расчёт, подбор и типичные ошибки проектирования
Проектировщик обязан учитывать тепловое удлинение труб, направляющие опоры и шарниры, а также взаимодействие компенсатора с системой креплений. Простейший расчёт начинается с теплового смещения, затем учитываются силы, возникающие при ограничении этого смещения.
Типичные ошибки — недооценка боковых и угловых перемещений, игнорирование установки ограничителей при возможном гидроударе, и неправильный выбор материалов для агрессивной среды. Ещё одна частая проблема — попытка компенсатором исправить геометрию, которая должна решаться трассировкой и опорами.
Контроль сил и ограничители
Важный аспект — проверка реактивных сил компенсатора и их восприятие опорной системой. Если опоры не рассчитаны, увеличивается риск пластической деформации фланцевых соединений и последующих протечек.
Установка ограничителей перемещений иногда обязательна, особенно при наличии гидравлических ударов или резких перепадов давления. Они предотвращают переразгибание линз и снижают вероятность внезапной поломки.
Материалы, коррозия и внутренняя защита
Материал линз и соединительных элементов выбирают исходя из температуры, кислотности среды и абразивности. Нержавеющие стали типа 304/316 часто используются в нейтральных средах, в агрессивных — необходимы сплавы с повышенным сопротивлением коррозии.
Внутренние покрытия или наплавка могут продлить срок службы при наличии абразивных или кислых сред. Однако покрытие не заменяет адекватный выбор базового металла, оно работает как дополнительная мера защиты.
Монтаж и эксплуатация: практические рекомендации
Качество монтажа напрямую влияет на срок службы компенсатора. Перед установкой нужно проверить геометрию фланцев, устранить напряжения в трубах и обеспечить правильную ориентацию линз относительно направления движения.
Во время эксплуатации следует регулярно контролировать состояние приварных швов, герметичность фланцев и наличие деформаций линз. Простые визуальные осмотры в сочетании с периодическими неразрушающими методами контроля дают хороший результат по раннему выявлению проблем.
Периодичность и методы диагностики
Визуальный осмотр рекомендуется проводить при каждом плановом сервисе. Кроме того, применяют ультразвуковой контроль швов, дефектоскопию и, при необходимости, гидростатические испытания после ремонта или сильной нагрузки.
Логично вести журнал состояния компенсатора, фиксируя температурные режимы, количество циклов и инциденты — это помогает прогнозировать остаточный ресурс и планировать замену до аварии.
Типичные отказы и как их предотвратить
Частые причины отказов — усталостные трещины в линзах, коррозионное разрушение швов и повреждение при монтаже. Ещё одна проблема — неправильно подобранный компенсатор, не соответствующий реальным смещениям или нагрузкам в системе.
Профилактика — корректный расчёт, выбор производителя с проверенной историей и соблюдение технологии монтажа. В дополнение важна защита от внешних воздействий: механических ударов, вибрации и попадания посторонних предметов в линзы.
Нормативы, сертификаты и требования к документации
Производители работ и проектные организации опираются на отраслевые рекомендации и стандарты производителей. Рекомендуется иметь на руках расчётные листы, паспорт изделия, протоколы испытаний и, при необходимости, сертификаты на материал.
В международной практике широко применяется руководство EJMA для расчёта и типовых допусков. Наличие таких документов упрощает согласование решений и повышает доверие со стороны служб эксплуатации и надзора.
Практические примеры использования и лучшие практики
В системах подачи пара линзовые компенсаторы часто ставят в местах с ограниченным пространством, где требуются большие осевые перемещения. В нефтепереработке их используют на линиях с высокими давлениями и плотной трассировкой, когда важно сохранять проходимость и минимизировать риск засоров.
Лучшие практики включают раннее участие производителя в проекте, выполнение моделирования усилий и привязки опор, а также согласование предельно допустимых сценариев работы, включая аварийные режимы и гидроудары.
Итак, линзовый компенсатор — это надёжный инструмент для управления перемещениями в трубопроводах, но он требует грамотного подхода. При своевременном расчёте, правильном выборе материалов и аккуратном монтаже такие изделия служат долго и снижает риски аварий, обеспечивая экономию на ремонтах и простоях.
