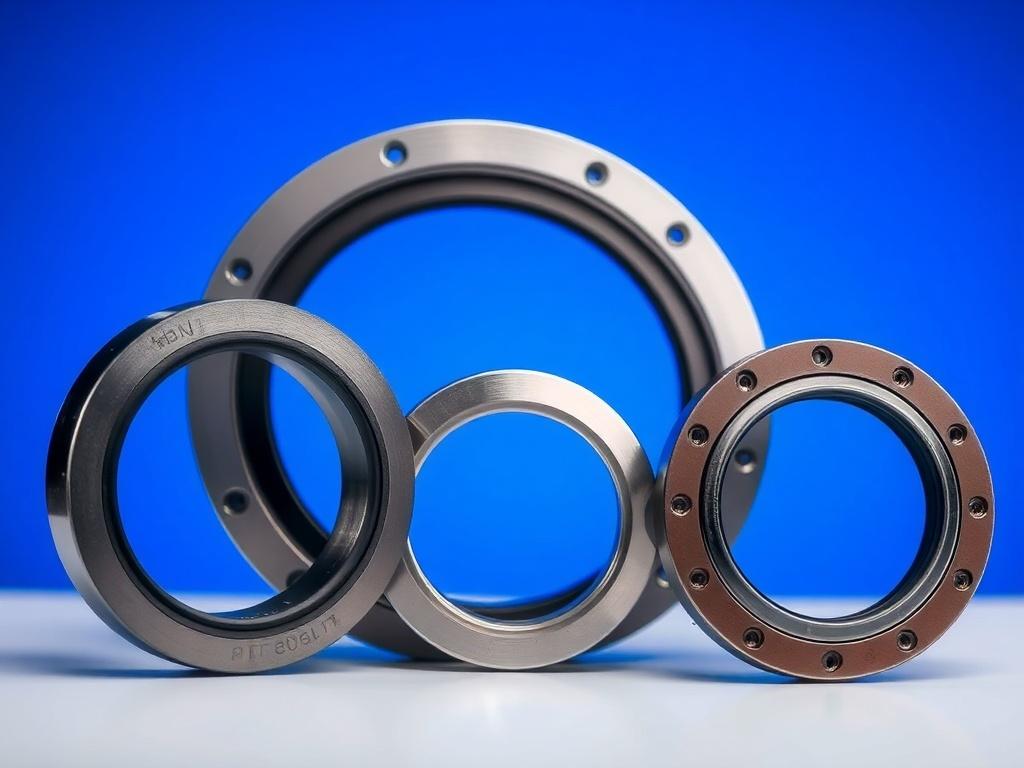

Небольшая деталь, которую редко замечают, но от которой зависит герметичность многих производственных процессов: она вращается, прижимается, терпит высокие температуры и давление. Именно такие задачи решают торцевые уплотнения в насосах, компрессорах и других роторах. В этой статье разберёмся, из чего они состоят, почему выходят из строя и как выбрать подходящий вариант для конкретной задачи.
Что это такое и зачем нужны
Торцевое уплотнение — это механизм, который блокирует путь рабочей среды между статичной частью и вращающимся валом оборудования. Его задача — не просто мешать течи, а делать это с минимальными потерями на трение и износ. При правильном подборе уплотнение обеспечивает безопасность, экономию энергии и долговечность оборудования. Тут можно получить больше информации про торцевые уплотнения.
В промышленности это решение встречается повсюду: от водяных насосов в системах отопления до агрессивных сред в нефтехимии. Ошибки в выборе или установке быстро проявляются: частые подтекания, ускоренный износ деталей и дорогостоящее простои. Поэтому понимать устройство и режимы работы важно не только конструктору, но и эксплуатационному персоналу.
Устройство и принцип работы
Сердце конструкции — пара плоских или профилированных рабочих поверхностей: одно кольцо вращается вместе с валом, второе остаётся неподвижным. Между ними образуется тонкая пленка рабочей среды или смазки, которая удерживает контакт и предотвращает прямое металлическое трение. Критические параметры — перпендикулярность поверхностей, радиальное биение вала и сила прижима, они определяют работоспособность уплотнения.
Кроме контактных колец в узле присутствуют пружины, компенсаторы, уплотнительные манжеты и корпуса, удерживающие элементы в правильном положении. Важна не только механическая точность, но и выбор материалов: керамика, карбид кремния, графит, углеродистая керамика и эластомеры решают разные эксплуатационные задачи. От сочетания материалов зависит износостойкость и стойкость к химии среды.
Материалы рабочих поверхностей
Материалы подбирают по износостойкости, твёрдости и совместимости с рабочей средой. Твёрдые кристаллические поверхности хорошо держат абразив, но требуют точной шлифовки и аккуратной сборки. Мягкие материалы лучше гасят микронеровности и вибрации, но изнашиваются быстрее при наличии абразива.
Также учитывают коррозионную стойкость и теплопроводность. Комбинации «твёрдое–мягкое» распространены, поскольку они дают приемлемый баланс износа и герметичности. Важную роль играет смазка: в одних случаях уплотнение работает в тонкой жидкой плёнке, в других — на сухих поверхностях с газовой смазкой.
| Материал | Сильные стороны | Ограничения |
|---|---|---|
| Силицид кремния | Высокая твёрдость, стойкость к абразиву | Хрупкость, высокая стоимость |
| Карбон (графит) | Хорошая самосмазываемость, мягкость | Меньше стойкость к высоким давлениям |
| Нержавеющая сталь | Механическая прочность, коррозионная стойкость | Нужна точная обработка, склонна к износу |
| Полиуретан, фторкаучук | Эластичность, герметичность при малых смещениях | Ограничены температурой и агрессивностью среды |
Классификация и типы
Уплотнения различаются по нескольким признакам: по способу компенсации осевых перемещений, по числу рабочих поверхностей и по конструкции корпуса. Набор этих характеристик напрямую влияет на область применения. Например, «балансные» решения уменьшают нагрузку на рабочие поверхности при высоком давлении, а «небалансные» просты и надёжны при низких нагрузках.
Ещё одно разделение — конструкция картриджного типа или классическая сборка вала. Картридж удобен для монтажа и минимизирует ошибки при установке, но стоит дороже. Выбирать нужно, исходя из частоты обслуживания, квалификации монтажников и критичности процесса.
Основные типы
Чаще всего встречаются одиночные и двойные уплотнения. Одинарное устраняет протечки в типичных условиях, двойное обеспечивает защиту при агрессивных средах или когда требуется резервный барьер. Также выделяют сухие газовые уплотнения, применяемые в компрессорах, и пусковые уплотнения с добавочной системой смазки.
Применение и правила подбора
Правильный выбор зависит от давления, температуры, состава среды, оборотов вала и наличия абразива в потоке. Для щадящих режимов подойдут простые решения с эластомерными манжетами, для агрессивных сред — материалы с высокой коррозионной стойкостью. Важны габариты и доступность запасных частей для оперативного ремонта.
Производителю или инженеру стоит оценить также влияние вибрации и биения вала. Небольшое несоосность можно компенсировать упругими элементами, но большие смещения быстро приведут к микротрещинам на рабочих поверхностях. Иногда правильным решением будет модернизация вала или установка демпфирующих элементов.
Монтаж и эксплуатация
Ошибки при установке — одна из главных причин отказов. Неправильный момент затяжки, загрязнение поверхностей при сборке или неаккуратное обращение с хрупкими кольцами приводят к раннему выходу из строя. Поэтому монтаж должен выполнять квалифицированный персонал по инструкции производителя.
В процессе эксплуатации важны регулярные визуальные осмотры, контроль температуры и уровня смазки. Профилактика позволяет заметить деградацию уплотнительного материала на ранних стадиях и заменить компонент до критической утечки. Плановые замены и своевременная диагностика экономят время и деньги в долгосрочной перспективе.
Типичные неисправности и способы устранения
- Повышенный износ рабочих поверхностей — устранение: подбор более твёрдого материала или улучшение фильтрации среды.
- Перегрев и задирание — устранение: проверка смазки, снижение скорости, выравнивание биения вала.
- Протечки по уплотнениям манжет — устранение: замена эластомеров на стойкие к химии или корректный выбор типа уплотнения.
Для каждого случая важен системный подход: анализ условий работы, измерение параметров и выбор корректной меры. Иногда одной замены детали недостаточно, требуется корректировка режима или модернизация прилегающих узлов.
Как выбрать: краткий практический план
Сначала соберите точные параметры процесса: температура, давление, состав среды, вращение вала и наличие абразива. Далее сопоставьте эти данные с таблицами материалов и рекомендациями производителей. Не пренебрегайте эксплуатационными требованиями: частота осмотров и доступность сервисных услуг влияют на тип конструкции.
Если задача критична, рассмотрите двойное уплотнение или картриджную конструкцию с мониторингом. При бюджетных ограничениях выбирайте проверенных поставщиков и не экономьте на монтаже. Долгая служба начинается с правильного выбора и аккуратной установки.
Тенденции и инновации
Современные направления развития включают покрытия рабочих поверхностей с повышенной стойкостью, использование композитных материалов и интеграцию датчиков для предиктивного обслуживания. Сухие газовые уплотнения получают распространение в компрессорах, где отсутствие смазки позволяет снизить загрязнение среды. Это важный тренд для экологичных решений.
Также растёт роль аддитивных технологий при изготовлении корпусов и сложных компонентов, что позволяет снизить массу и повысить точность. Развитие смазочных материалов и полимеров расширяет поле применения узлов в более агрессивных условиях. В ближайшие годы эффект от этих новаций станет заметен на практике.
Что важно запомнить
Уплотнение — не просто расходный элемент, а ключевой компонент, от которого зависит надёжность всего агрегата. Правильный выбор материалов, точный монтаж и системная диагностика минимизируют риски и удешевляют эксплуатацию. Иногда инвестиция в более совершенное решение окупается за счёт сокращения простоев и ремонта.
Если вы отвечаете за эксплуатацию или проектирование оборудования, держите в фокусе параметры процесса и готовность команды к качественному монтажу. Наблюдайте за износом, анализируйте причины неисправностей и не стесняйтесь привлекать производителя при нестандартных задачах. Это гарантирует долгую и беспроблемную работу узла.
